注塑模具設計分型的有幾大原則,原來是這樣

注塑模具設計分型的有幾大原則,原來是這樣

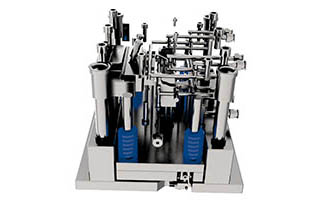

注塑模具
 1. 鎖模力的考慮

注塑模具的側向鎖模力相對來說比較小,所以關于投影面積較大的大型產品,應將投影面積大的方向放在前后模開合模方向上,而將側投影面積較小的作為側向分型。

2. 契合產品脫模要求

分型面也就是為了產品能順利取出模具的。因而,分型面的方位應該選在產品斷面尺度最大的部位,這是一條最基本的準則。

3. 分型面的形狀

一般的產品,常常采用一個與注塑機開模運動方向筆直的分型面,特殊情況下才采用其它形狀的分型面。分型面的形狀以便利加工和脫模為準則。像某此彎曲的產品,分型時就得根椐它彎曲的曲率來。

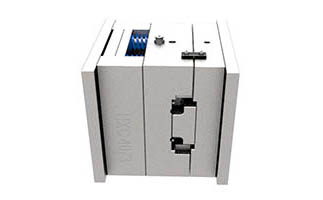

注塑模具注塑模具注塑模具

4. 保證產品外觀和質量

分型面不要挑選在產品光滑的外外表。外觀面一般來說是不允許有夾線及其它影響漂亮的線條呈現的;有些有同心度要求的產品,得把有同心度要求的部分全部放到同一側,這樣才干保證其同心度。

5. 方位的確認

在決定產品在注塑模具里邊的方位時,分型面的挑選應該盡量防止產品構成側孔或者側扣位,應防止采用復雜的注塑模具結構。

6. 有利于脫模

一般的注塑模具的脫模組織都是在動模的,所以挑選分型面時應盡可能的使開模后產品留在動模。因而關于有些有可能粘住定模的地方,咱們往往會加做定模輔佐脫模組織。

7. 考慮側向開模間隔

一般的側向機械式開模的間隔都是比較小的。因而挑選分型面時應把抽芯距長的方向挑選在前后模開合的方向上,將短的方向做為側向分型。

注塑模具注塑模具

8. 注塑模具零件易于加工

挑選分型面時,應把注塑模具分割成易于加工的零件,減小機加工難度。

9. 利于排氣

當把分型面做為首要排氣時,應該把分型面規劃在塑料活動的末端,以利于排氣。

10. R分型

關于注塑模具規劃分型許多產品,分型面處有一整圈R角的,這時的分型得考慮到R最佳分型,不能呈現尖的一邊。


注塑模具注塑模具
